GSHZ型回轉式格柵除污機為鏈傳動耙齒回轉式機械格柵除污機，適用于污水和雨水泵站及污水處理廠, 攔截和去除污水中較大雜質、漂浮物和懸浮物，減輕后續工序負荷。

　　GSHZ型回轉式格柵除污機是由若干耙齒裝配在回轉鏈上，隨著鏈條做回轉運動，將柵前攔截的污物帶出水面，并隨著鏈條的回轉運動將污物自卸到格柵后的輸送機中，液體則通過耙齒間形成的柵隙流過去， 整個工作狀態連續進行。 原理

　　GSHZ型回轉式格柵除污機是由一種獨特的耙齒廠裝配成一組回轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動。

　　耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。

　　按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。產品特點 GSHZ型回轉式格柵除污機的比較大優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，在無 人看管的情況下可保證連續穩定工作，設置了過載安全保護裝置，在設備發生故障時，會產生聲光報警并自動停機，可以避免設備超負荷工作。

　　GSHZ型回轉式格柵除污機可以根據用戶需要任意調節設備運行間隔，實現周期性運轉;可以根據格柵前后液位差自動控制;并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。

　　由于 GSHZ型回轉式格柵除污機結構設計合理，在設備工作時， 自身具有很強的自凈能力，不會發生堵塞現象， 所以日常維修工作量很少。

　　1、粗、細格柵合為一體，節省設備投資，減少一臺格柵井的占地面積。

　　2、粗、細格柵一體機可滿足過濾精度的更高要求(比較小柵隙可達3mm)。

　　3、具有自卸渣功能。

　　3、采用軸裝式減速機，傳動機構緊湊。

　　4、采用電機過載保護裝置，安全可靠。

　　5、操作簡單、故障率底、使用壽命長。

　　6、結構簡單、安裝維護方便。

　　7、自動化程度高，能實現遠程監控。

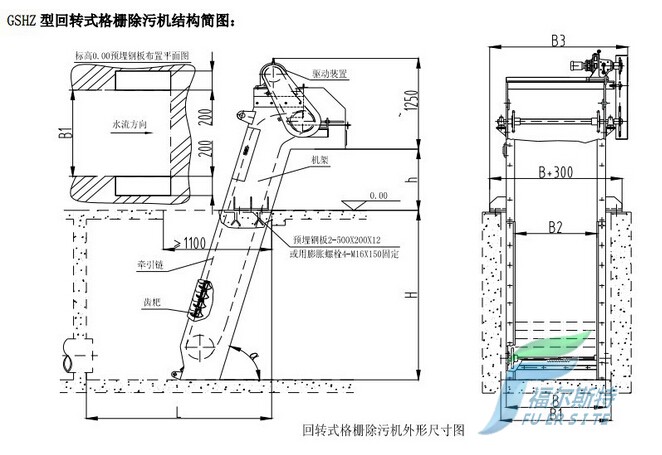

　　GSHZ型回轉式格柵除污機結構圖

　　本公司GSHZ型回轉式格柵除污機主要產品特點

　　(1)結構緊湊，整機性能好，通水面積大，運行穩定可靠。

　　(2)操作簡單，清污效果好，效率高，壽命長。

　　(3)維修方便，柵體水下部分無固定螺絲。

　　(4)格柵回轉循環、撈渣、除污工作實行全自動控制。

　　(5)具有自動、點動、急停、切斷等控制功能，便利運行與維護保養。

　　(6)每臺清污機配置一套控制箱(戶內),電氣元件全部采用國內外名牌產品，并可根據用戶要求預留PLC接口。

　　(7)具有機械、電氣雙重過載保護裝置。

　　A.機械保護措施：在傳動鏈輪中設有安全銷，能在過載情況下瞬間切斷安全銷，預防傳動件損壞。

　　B.電氣保護：在電氣設計中設有過流保護，保證在設備出現故障后能有效地保護電機不被燒壞。

　　(8)清污機的鏈條采用不銹鋼材料，鏈條的小轉輪也為不銹鋼材料;鏈條水下導向部分采用滑道方式，無須加潤滑油，從而使鏈條不易被污物卡住。

　　(9)驅動裝置設有防護罩，既滿足室外安裝的要求，又便于檢查和維修;

　　(10)在鏈條和耙齒之間設置鏈板，與設備的堵水邊角鋼形成封閉結構，使齒耙鏈成為封閉式鏈條，從而阻止了垃圾進入機內運行軌道，防止鏈條梗死等故障;

　　(11)當齒耙鏈運行到設備后部時，齒耙間發生相對位移，進行自清理運動，柵渣落入柵渣小車中。因而不會發生堵塞現象，故日常維修的工作量很少且格柵底部不會有污物堆積死角。

　　(12)設備進行安裝時，與溝壁接觸的兩側用橡膠密封帶密封，并用鋼壓條固定;底部耙齒鏈前設有一平板及橡膠密封帶，達到設備與土建密封，防止水中雜質流漏。

　　(13)在設備上部兩側設有檢修孔板，即使由于大的雜物使耙齒及其它部件損壞，也只要在工作平臺更換損壞的耙齒和零件，勿需水下維修，不影響過水流量。

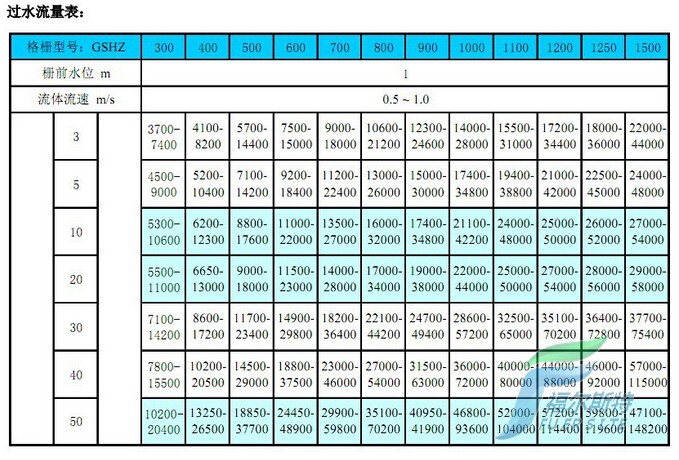

　　6.材質

　　格柵框架 碳鋼防腐

　　耙齒 不銹鋼(SS304)

　　傳動部件 不銹鋼(SS304)

　　7. 驗收標準

　　設計、制造、試驗及驗收均執行建設部行業標準CJ/T3848-1995〔平面格柵除污機〕。

　　8.其他技術說明

　　8.1出廠檢測與驗收

　　每臺設備經檢查試驗合格,并附有產品合格證、使用維護說明書、外購件的質保書和合格證。

　　設備出廠前，在廠內進行整機空載試運轉，檢驗項目應包括：外觀檢查、各種材料的檢驗、齒耙額定載荷的檢測、鏈條各鏈板與銷軸的連接檢查、機座的焊接和緊固件連接的檢查、噪聲的檢測、以及其他項目的檢測。

　　8.2現場安裝與驗收

　　8.2.1設備到現場后，我方的技術代表到工作現場負責安裝。

　　8.2.2在全部設備安裝后，我方負責進行運行調試和現場測試，并進行工作現場培訓。調試后，清污機空轉試驗不少于4小時。測試內容及測試結果滿足標書的各項技術要求，并得到買方的認可。測試記錄交予買方。如測試結果不符合要求，我方負責免費更換。現場測量工具由我方自備。

　　8.3銘牌與標志

　　銘牌固定在明顯的位置。銘牌內容如下：

　　設備名稱、設備型號、主要技術參數、電機功率、電壓等級、出廠日期、出廠編號等。

　　銘牌裝在設備合適、顯著的位置上。

　　8.4 運輸、包裝

　　我方保證運輸過程中設備均有牢固的包裝，防腐層不會損壞，確保設備安全到達交貨地點。

　　8.5耗材和專用工具
